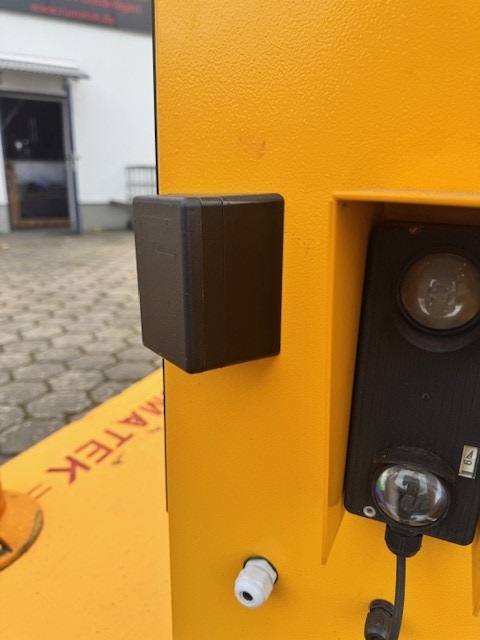

SMART RADARSCANNER FÜR SCHRANKENANLAGEN

• Einfache, komfortable Installation ohne Bearbeitung des Fahrbahnbelags
• Zuverlässige Objekt-Erkennung, egal ob bewegt oder ruhend, in Erfassungs- und Gefährdungsbereichen von Schranken
• Sichere Unterscheidung von Fahrzeugen und Personen zur Schrankenansteuerung
• Einfache Einrichtung und Anpassung an Schrankenzufahrten und deren Erfassungsbereichen mit Mobile App
• Zuverlässige Funktion bei widrigen Umgebungsbedingungen

Radarscanner für Parkraumanwendungen und Zufahrten

Der Radarscanner MWD SBP ist ein intelligentes Erfassungsgerät zur Detektion von statischen und dynamischen Objekten an Schrankenanlagen. Auf Basis der Millimeterwellen-Technologie werden Personen sowie Fahrzeuge in festgelegten Bereichen erkannt und ein zuverlässiger Schrankenbetrieb ermöglicht. Mittels Querverkehrsausblendung und Erkennung der Bewegungsrichtung wird eine zielgerichtete Durchfahrt für Objekte sichergestellt. Hierbei wird zusätzlich zwischen Mensch und Fahrzeug unterschieden, um nur berechtigten Objekten die Zufahrt zu erlauben. Die leistungsstarke Radartechnologie und spezifischen Erfassungsalgorithmen ermöglichen eine Robustheit gegen vielfältige Witterungseinflüsse, wie Regen, Schnee und Nebel. Optisches Feedback wird durch farbige LEDs direkt am Gerät sichergestellt. So erfolgt Zustands- und Diagnoseerkennung unmittelbar an der Schrankenanlage. Via sicherer, zugriffsbeschränkter Bluetooth-Schnittstelle erfolgt eine einfache Inbetriebnahme, die Einstellung der Erfassungsbereiche und die weitere Datenkommunikation zur Service-App.

Besondere Merkmale

• Intuitive Umgebungslernfunktion und Gerätekonfiguration über Mobile App
• Definition von Erfassungsobjekten für Schrankenöffnung und -absicherung
• Tracking von statischen und dynamischen Objekten
• Product-Lifecycle-Management und Updates via Bluetooth und Mobile App
• Offener Kabelanschluss zur Ausgabe von 3 Schaltsignalen:
• Belegung Öffnungs- und Absicherungsbereich sowie Durchfahrtserkennung
• Robustes Kompaktgehäuse mit geschütztem Anschluss zur Sabotageprävention

Technische Daten

• Gehäuse: Polycarbonat, Aludruckguss
• Abmessungen (B x H x T) 63,6 x 93,6 x 21,7 mm
• Gewicht 300 g
• Anschluss 8-polige Anschlussleitung 0,25 mm², 1,9 m
• Schutzart IP65
• Versorgungsspannung 9 - 30 V DC
• Leistungsaufnahme max. 1,8 W
• Temperaturbereich -30° C bis 55° C
• Frequenzbereich 60 - 64 GHz
• Technologie Millimeterwellen-Radar, FMCW
• Montage 4 x M5 Befestigungsschrauben
• Montagehöhe 0,5 - 0,9 m, empfohlen 0,6 m a) mit Montagekeil 30° (Zubehör) b) direkt am Schrankengehäuse
• Signalausgänge 3 Halbleiterrelais (galvanisch getrennt, gemeinsamer Common)
• Signaleingänge 1 digitaler Eingang, high activ
• Schaltspannung max. 30 V AC/DC
• Schaltstrom max. 100 mA
• Betriebsstatusanzeige 5 LEDs: gelb / rot / gelb / blau / grün
• Kommunikationsschnittstelle Bluetooth BLE 5.0
• Erfassungsbereich max. 8,0 m x 8,0 m max 6,0 m bei Personenerkennung nach EN12453, Schutzniveau D
• Reaktionsgeschwindigkeiten Objekterfassung ohne einschränkende Filter: 200 ms
